질문 요약

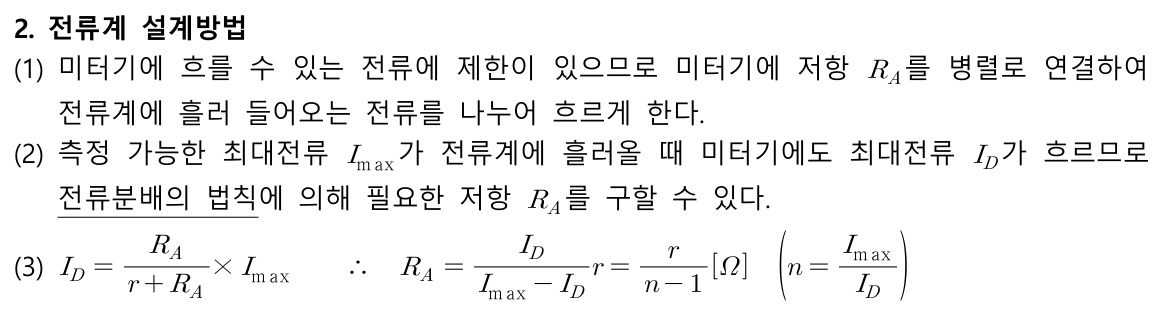

첨부된 이미지에서 (3)번에 최대전류 Ip를 전류분배 법칙에 의해 구할 때, 저항이 아니라 컨덕턴스로 표시되어야 하는 거 아닌가요? (질문 시 사용한 이미지: https://lh3.googleusercontent.com/d/1i_KS34rG6guky4F3h0sc2BKmruTPKanI)

답변 요약

전류분배 법칙에서는 컨덕턴스를 사용하는 것이 더 편리합니다. 다만, 저항이 2개 병렬 연결된 경우에는 저항을 대신 사용하기도 합니다. 질문하신 부분을 컨덕턴스로 표현하면 다음과 같습니다. ID=1/r/(1/r+1/RA)*Imax 따라서 이 식에서 분모와 분자에 r*RA를 각각 곱해주면 ID=RA/(r+RA)*Imax 즉, 컨덕턴스나 저항 중 어느 것을 사용해도 동일한 결과를 얻을 수 있습니다.

원본 바로가기 >>>



Unsplash 추천 이미지 (키워드 : electrical circuit, electrical theory, current division, conductance calculation, parallel resistors, current measurement )



회로이론 4강: 최대전류 구할 때 컨덕턴스 사용 여부

이번 포스트에서는 회로이론에 있어서 최대전류를 구할 때 컨덕턴스를 사용하는 것이 더 편리할 수 있는지에 대해 알아보겠습니다. 특히 저항이 병렬로 연결된 경우 컨덕턴스를 사용하는 것이 더 유리한지에 대해 살펴보겠습니다.

질문에서 언급된 이미지

이 이미지를 참고하면서 설명을 이어가겠습니다.

전류분배 법칙

전류분배 법칙(Current Division Rule)은 병렬 회로에서 각 가지로 흐르는 전류를 계산하는 데 사용됩니다. 회로에서 저항이 병렬로 연결되어 있는 경우 전류는 저항에 반비례하여 분배됩니다. 이를 식으로 표현하면 다음과 같습니다:

두 저항 \( R_1 \)과 \( R_2 \)가 병렬로 연결되어 있고, 전체 전류가 \( I \)일 때, 각 저항을 통해 흐르는 전류 \( I_1 \)과 \( I_2 \)는 다음과 같이 계산됩니다:

1. 저항 \( R_1 \)을 통한 전류:

   \( I_1 = \frac{R_2}{R_1 + R_2} \cdot I \)

2. 저항 \( R_2 \)을 통한 전류:

   \( I_2 = \frac{R_1}{R_1 + R_2} \cdot I \)

컨덕턴스 사용

전류분배 법칙에서 컨덕턴스를 사용하는 것이 더 편리한 경우가 있습니다. 컨덕턴스 \( G \)는 저항 \( R \)의 역수로 정의되며, 다음과 같이 표현됩니다:

\( G = \frac{1}{R} \)

컨덕턴스를 사용하면 계산이 더 간단해질 수 있습니다. 예를 들어, 위의 전류분배 법칙을 컨덕턴스로 표현하면 다음과 같습니다:

두 컨덕턴스 \( G_1 \)와 \( G_2 \)가 병렬로 연결되어 있고, 전체 전류가 \( I \)일 때, 각 컨덕턴스를 통해 흐르는 전류 \( I_1 \)과 \( I_2 \)는 다음과 같이 계산됩니다:

1. 컨덕턴스 \( G_1 \)을 통한 전류:

   \( I_1 = \frac{G_1}{G_1 + G_2} \cdot I \)

2. 컨덕턴스 \( G_2 \)을 통한 전류:

   \( I_2 = \frac{G_2}{G_1 + G_2} \cdot I \)

컨덕턴스와 저항의 변환 예시

질문하신 부분을 컨덕턴스로 표현하면 다음과 같습니다. 저항이 \( r \)와 \( R_A \)로 병렬 연결된 경우, 이들을 컨덕턴스로 변환하면 \( G_1 = \frac{1}{r} \)와 \( G_2 = \frac{1}{R_A} \)가 됩니다. 따라서 전류 \( I_D \)는 다음과 같이 계산됩니다:

\( I_D = \frac{G_1}{G_1 + G_2} \cdot I_{max} = \frac{\frac{1}{r}}{\frac{1}{r} + \frac{1}{R_A}} \cdot I_{max} \)

이를 단순화하면 다음과 같습니다:

\( I_D = \frac{1}{r} \cdot \frac{r \cdot R_A}{r + R_A} \cdot I_{max} = \frac{R_A}{r + R_A} \cdot I_{max} \)

따라서 컨덕턴스를 사용하든 저항을 사용하든 동일한 결과를 얻을 수 있습니다.

결론

전류분배 법칙을 사용할 때, 컨덕턴스를 사용하는 것이 더 편리할 수 있습니다. 이는 특히 병렬 연결된 저항이 여러 개일 때 유리합니다. 그러나 저항이나 컨덕턴스 중 어느 것을 사용하든 동일한 결과를 얻을 수 있으므로, 개인의 편의에 따라 선택하면 됩니다. 컨덕턴스를 사용하면 계산이 단순해질 수 있지만, 저항을 사용하는 것이 더 익숙한 경우에는 저항을 사용해도 무방합니다.

이번 포스트가 회로이론 이해에 도움이 되었기를 바랍니다. 더 궁금한 점이 있다면 댓글로 남겨주세요!
