열역학에서 유동일의 부호 결정 방법 (Thermodynamics, Control Volume, Fluid Dynamics, Energy Transfer, Reynolds Transport Theorem, Open System)

질문 요약

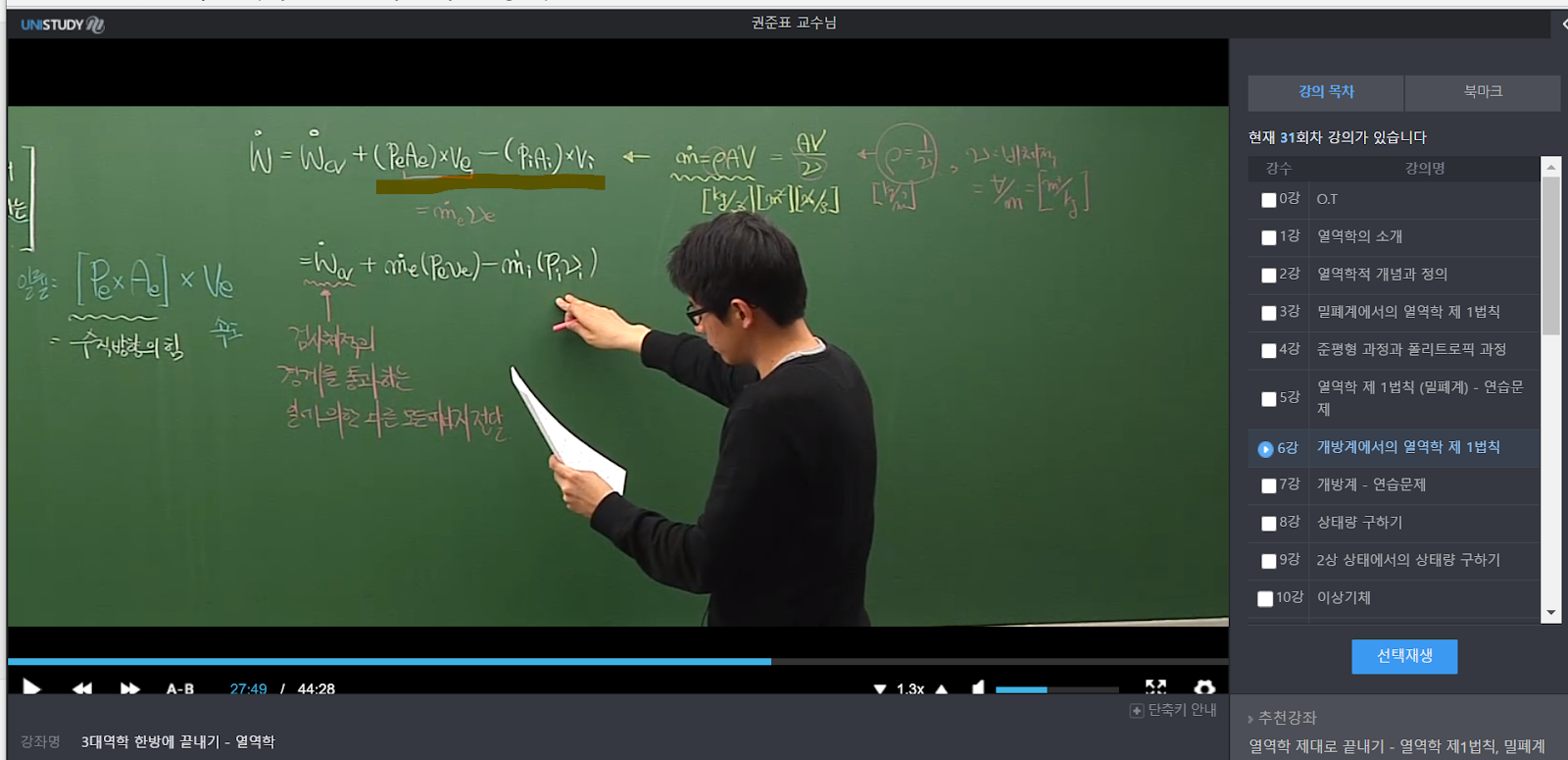

왜 유동일에서 들어오는 것이 -이고 나가는 것이 +인지 궁금합니다. 레이놀즈 수송정리처럼 컨트롤 볼륨 안으로 들어오면 - 나가면 +로 이해해야 하나요, 아니면 유체가 컨트롤 볼륨에 압력을 가해 들어오면 -이고, 나가면 +인지 명확하게 구분이 되지 않습니다. 또는, 유체가 빨리 들어오면 체적이 증가하니 V2-V1이 양수라서 들어오는 것은 +, 나가는 것은 -가 아닐까 생각도 듭니다. 이 부분에 대한 명확한 근거를 알고 싶습니다. (이미지: https://lh3.googleusercontent.com/d/19C2viBnFlOhws5-1WknmqgmR8PAvWE70)

답변 요약

레이놀즈 수송정리의 면벡터 개념으로 부호 문제를 쉽게 해결할 수 있으셨겠지만, 열역학 문제에서는 굳이 레이놀즈 개념을 사용해 복잡하게 해석할 필요는 없습니다. 물론 컨트롤 볼륨(CV)을 설정했다는 면에서 두 방법을 동일하게 해석하는 데 무리는 없지만, 굳이 연관시켜 복잡하게 생각할 필요는 없습니다. 질문하신 레이놀즈 수송정리와 유동일(flow work) 개념을 바탕으로 해석해 보면, 개방계에서의 열역학 제1법칙이 유도될 수 있습니다. 이해에 도움이 되길 바랍니다. (이미지: http://file.unistudy.co.kr/SEDATA/dylee_mqna_20200921103126.PNG, http://file.unistudy.co.kr/SEDATA/dylee_mqna_20200921103137.PNG, http://file.unistudy.co.kr/SEDATA/dylee_mqna_20200921103149.PNG)

원본 바로가기 >>>



Unsplash 추천 이미지 (키워드 : Thermodynamics, Control Volume, Fluid Dynamics, Energy Transfer, Reynolds Transport Theorem, Open System )
Unsplash 추천 이미지 (키워드 : Thermodynamics, Control Volume, Fluid Dynamics, Energy Transfer, Reynolds Transport Theorem, Open System )



열역학에서 유동일의 부호 결정 방법

열역학에서 유동일의 부호를 결정하는 방법은 많은 학생들이 처음 접할 때 혼란스러울 수 있습니다. 특히 레이놀즈 수송정리와 관련된 개념을 포함하여 정확한 부호 결정을 이해하는 것은 열역학의 기초를 탄탄히 다지는 데 매우 중요합니다. 이 글에서는 유동일의 부호 결정 방법을 명확히 설명하고자 합니다.

먼저, 유동일(flow work)은 유체가 컨트롤 볼륨(Control Volume, CV)으로 들어오고 나가는 과정에서 발생하는 일을 의미합니다. 이를 이해하기 위해서는 열역학의 제1법칙과 레이놀즈 수송정리의 개념을 살펴보아야 합니다.

컨트롤 볼륨과 레이놀즈 수송정리

컨트롤 볼륨은 열역학에서 특정한 시스템을 연구하는 데 사용되는 가상의 경계입니다. 레이놀즈 수송정리는 물질이 컨트롤 볼륨을 통해 이동할 때의 물리적 법칙을 설명하는 중요한 도구입니다. 이를 통해 유체의 질량, 에너지, 운동량 등과 같은 물리량의 변화와 이동을 분석할 수 있습니다.

레이놀즈 수송정리의 기본 개념을 이해하기 위해, 면벡터의 개념을 도입합니다. 면벡터는 컨트롤 볼륨의 경계에서 유체가 출입하는 방향을 나타내는 벡터입니다. 면벡터가 유체의 흐름 방향과 일치하면 양수, 반대 방향이면 음수로 간주합니다.

유동일의 부호 결정

유동일의 부호를 결정하는 방법은 다음과 같은 이유로 간단합니다:

  1. 유동일의 정의: 유동일은 유체가 컨트롤 볼륨을 통과할 때 발생하는 일을 의미합니다.
  2. 컨트롤 볼륨 내부에서 유체가 일을 하려면 유체가 컨트롤 볼륨 밖으로 나가야 합니다. 이 경우 일을 수행하는 유체는 에너지를 소모하게 됩니다. 따라서 이 일을 양수로 간주합니다.
  3. 반대로, 외부의 유체가 컨트롤 볼륨 내부로 들어오는 경우, 이는 컨트롤 볼륨 내부의 물질이 외부의 힘에 의해 일을 받는 것입니다. 이 경우 일을 음수로 간주합니다.

이를 수식으로 표현하면 다음과 같습니다:

유동일 \( \dot{W}_{\text{flow}} \)는 다음과 같이 정의됩니다:

\[ \dot{W}_{\text{flow}} = \int_{CS} (\vec{V} \cdot \vec{A}) P \, dA \]

여기서, \( \vec{V} \)는 유체의 속도 벡터, \( \vec{A} \)는 면벡터, \( P \)는 압력입니다. 면적 벡터 \( \vec{A} \)가 유체의 유입 방향과 반대라면 음수가 되며, 유출 방향과 같다면 양수가 됩니다.

유동일의 개념을 적용한 예시

다음 그림은 유동일의 개념을 시각적으로 이해하는 데 도움을 줄 수 있습니다.

유동일 설명 이미지

그림에서 유체가 컨트롤 볼륨으로 들어오는 경우, 면벡터와 유체의 속도 벡터가 반대 방향임을 볼 수 있습니다. 이때 유동일은 음수입니다. 반대로, 유체가 컨트롤 볼륨을 나가는 경우, 면벡터와 유체의 속도 벡터가 같은 방향이므로 유동일은 양수입니다.

유동일의 실제 적용

유동일의 개념을 실제 열역학 문제에 적용할 때, 다음과 같은 절차를 따릅니다:

  1. 컨트롤 볼륨을 설정합니다.
  2. 유체의 출입 경계를 정의하고, 면벡터를 설정합니다.
  3. 유체의 속도 벡터와 면벡터를 비교하여 유동일의 부호를 결정합니다.
  4. 유동일을 열역학 제1법칙에 적용하여 에너지 변화를 계산합니다.

이를 통해 열역학적 시스템의 에너지 분석을 수행할 수 있으며, 시스템의 효율성을 평가하고 최적화할 수 있습니다.

유동일의 부호를 결정하는 방법은 단순하지만, 실제 문제에 적용할 때는 정확한 물리적 이해와 면벡터의 개념을 명확히 이해하는 것이 중요합니다. 이를 통해 열역학적 시스템의 에너지 흐름을 정확히 분석하고, 시스템의 성능을 최적화할 수 있습니다.

다음 이미지는 유동일의 실제 적용 사례를 보여줍니다.

유동일 적용 사례 1 유동일 적용 사례 2 유동일 적용 사례 3

위 이미지를 통해 유동일의 개념이 실제 열역학 문제에 어떻게 적용되는지 명확하게 이해할 수 있습니다. 이를 통해 열역학적 시스템의 에너지 변화를 정확히 분석하고, 시스템의 효율성을 극대화할 수 있습니다.

결론적으로, 유동일의 부호 결정은 면벡터의 개념을 바탕으로 쉽게 이해할 수 있으며, 열역학 제1법칙과 연관 지어 실제 문제에 적용할 수 있습니다. 이를 통해 열역학적 시스템의 에너지 흐름을 정확히 분석하고, 시스템의 성능을 최적화할 수 있습니다.
